1. 歐尚電子,感應式編碼器領導者

        源于軍工,服務工業

        感應式編碼器

        不怕沖擊振動的高精度編碼器!

        電感式編碼器,又稱為感應式編碼器,是近年來發展起來的一種新型編碼器。電感式編碼器采用獨特的電磁感應非接觸測量技術,基本原理和傳統的旋轉變壓器類似,但是沒有銅線線圈,而是以PCB技術實現密集的線圈繞組。因此,電感式編碼器厚度小,重量輕,功耗低,精度高。電感式編碼器能夠在惡劣的條件下實現高度準確、高度可靠的測量,可廣泛用于醫療、國防、航空航天、工業機器人等應用中。

        安裝簡便,不需費時費力地調試。

        極其優越的性能

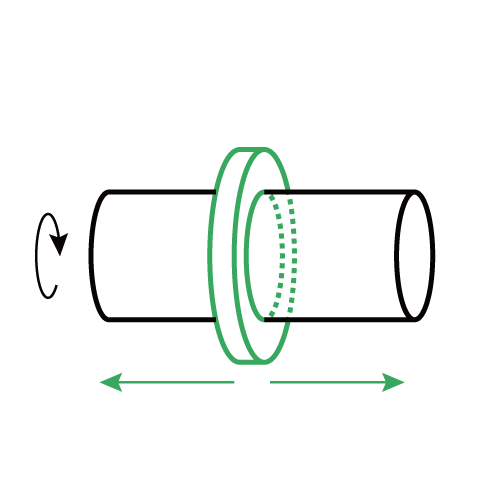

        超薄超輕 大中空軸 高精度

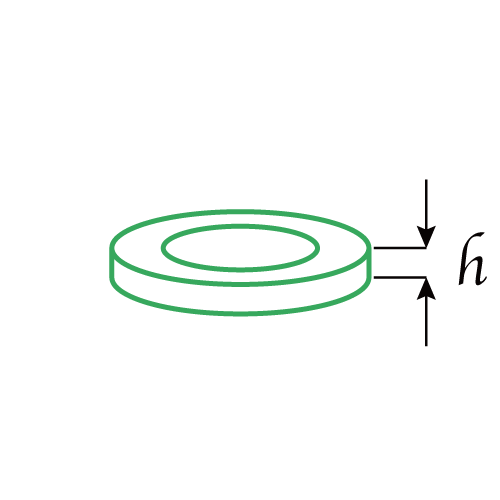

        最小高度7mm 軸上、軸端任意安裝 動、靜件公差配合安裝
        ? ? ?
        ? ? ?
        image-20211015160800046
        全國產化 抗磁干擾 環境適應性極優
        拒絕卡脖子 無磁部件,不受強磁干擾 不怕冷凝
        ? ? ?
        image-20211015104648636 image-20211015161515668
        耐沖擊振動 耐污染 低功耗
        無易碎部件 不怕油污、粉塵 20mA@5V

        ?:18182118099

        產品

        Products

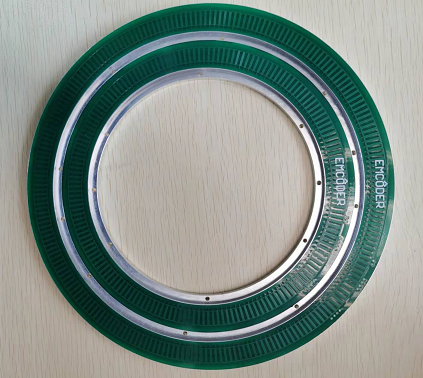

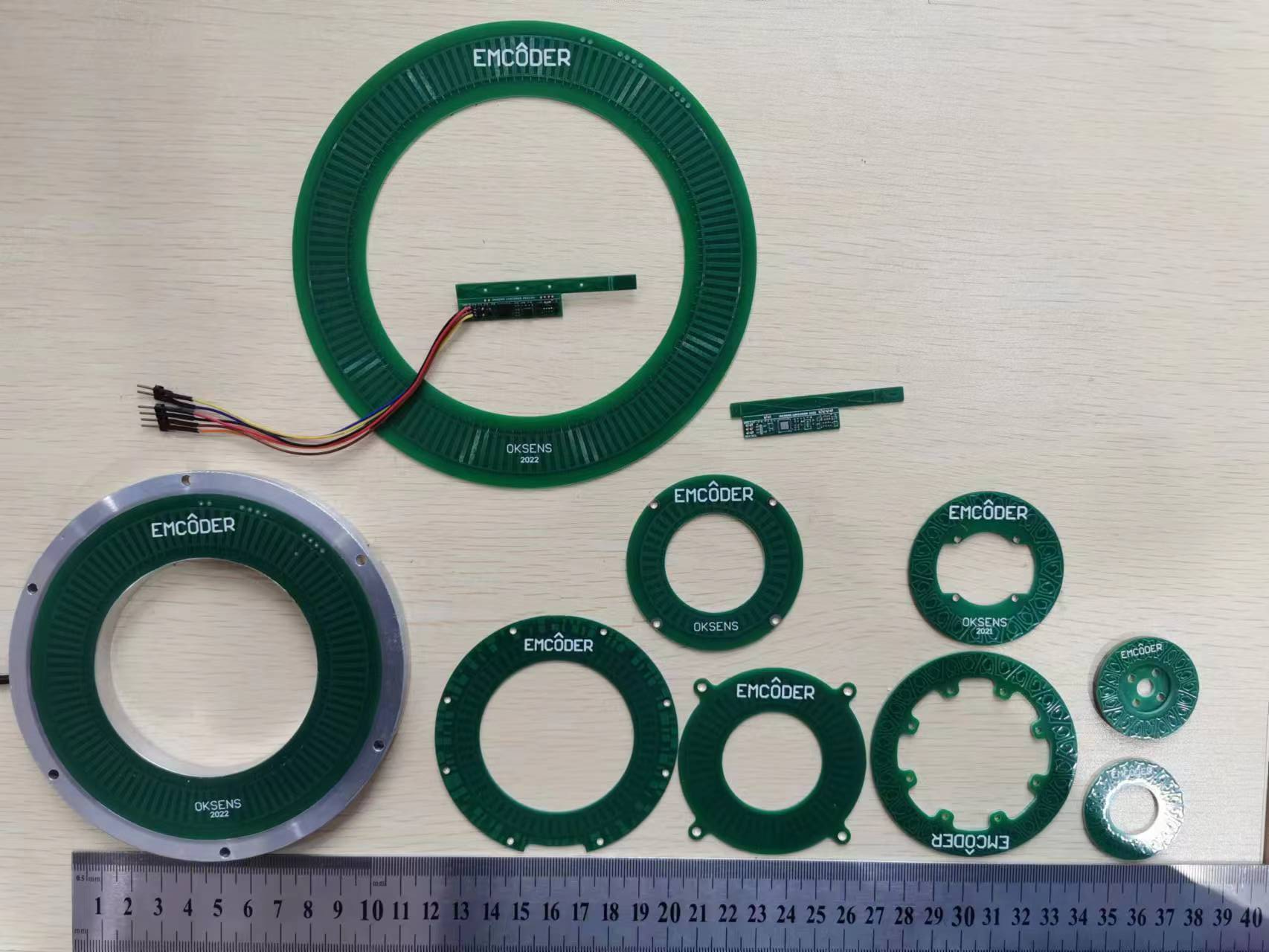

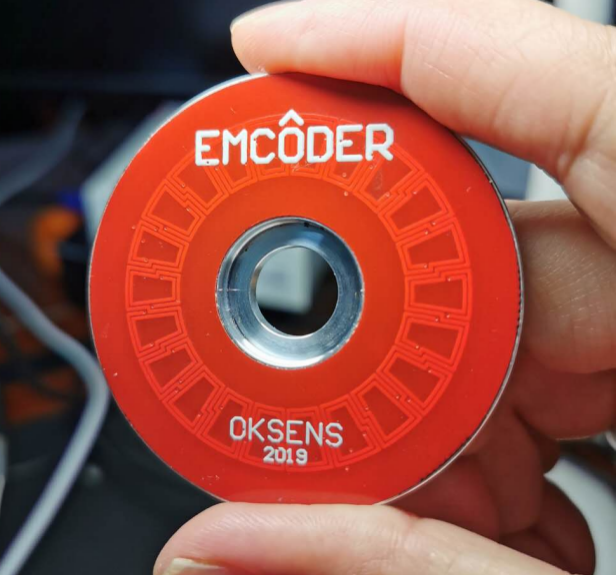

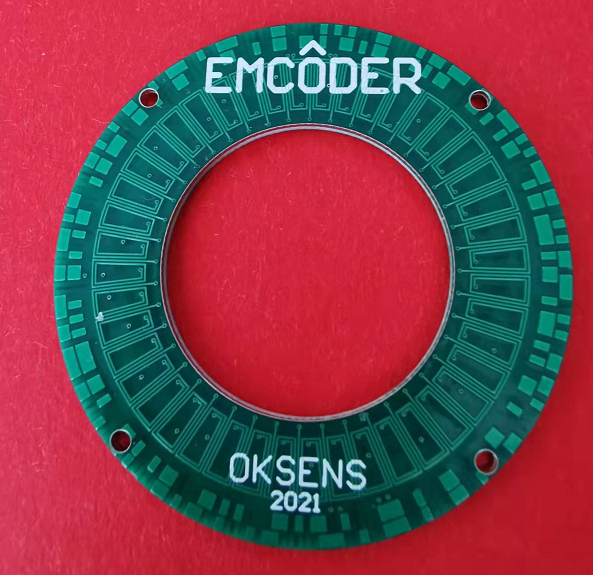

        加固系列(兼容英國zettlex) 無殼系列(兼容以色列Netzer) 定制產品
        ? ? ?

        產品手冊 “產品手冊下載”

        CAD文件 “CAD文件下載”

        技術

        電感式編碼器原理

        電感式編碼器的工作原理與旋轉變壓器類似。電感式編碼器由定子和轉子組成,二者均為扁平環形,這種大中空結構很容易實現通過軸、滑環、光纖和電纜。

        定子中有供電電路和角度信號處理電路。上電后定子即可輸出轉子相對于定子位置的真絕對值角度數值。定子可接受直流電源,并在定子與轉子之間形成一個低功率交流電電磁場。該電磁場隨著轉子的轉動而變化。定子可檢測該電磁場,并以輸出旋轉角度。與旋轉變壓器不同,EMCODER采用PCB布線線圈而不是繞線。該技術使得電感式編碼器結構緊湊、重量輕、慣量小、精度高,且無需高精度安裝。

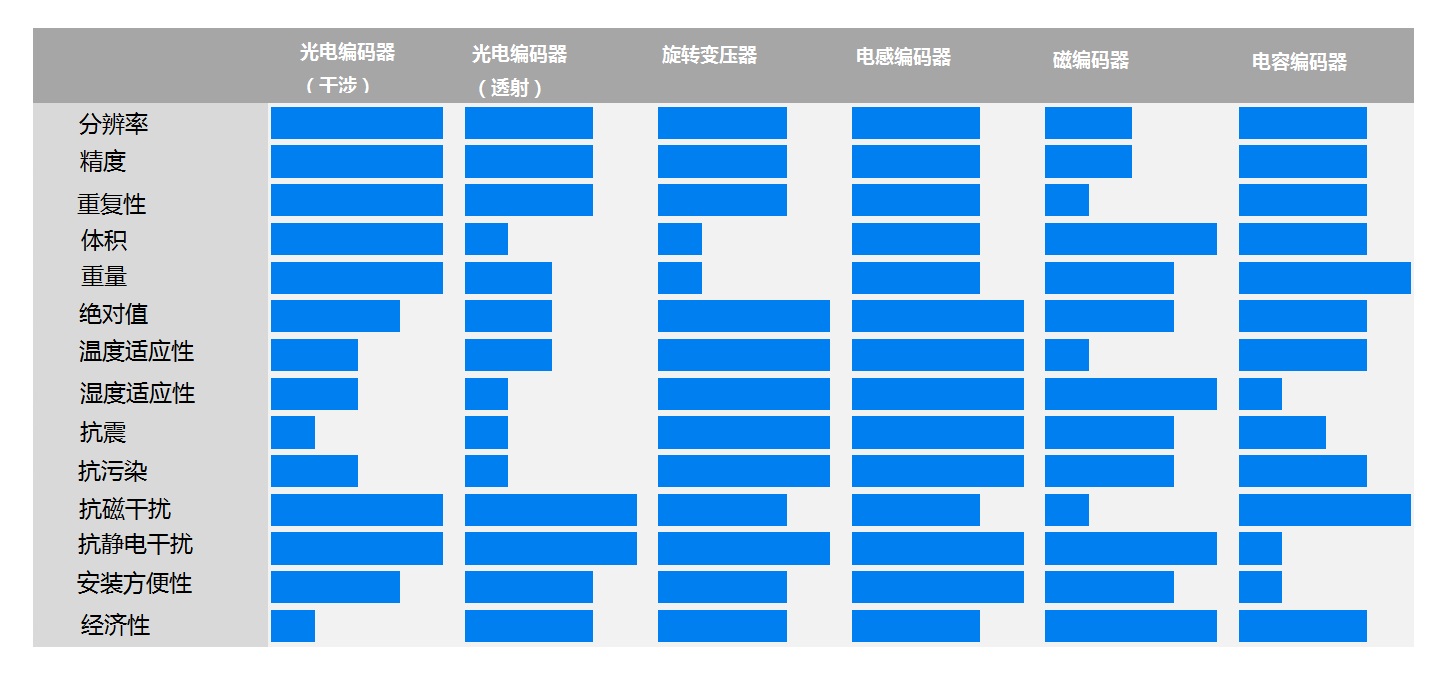

        位置傳感器技術比較

        團隊

        關于歐尚OKSENS

        歐尚電子,英文OKSENS,來源于英文OK SENSE,致力于提供讓用戶說OK的傳感器產品。

        公司創始團隊是來自國防科技大學的教授和博士,在傳感器和運動控制等領域有近20年的經驗;曾獲得軍隊科技進步一等獎2項,軍隊科技進步二等獎2項,三等獎多項。

        為解決軍工和工業中的對耐沖擊振動、高精度位置傳感器的迫切需求,團隊經過多年研發,研制成功電感式編碼器,并推向市場。

        “成就客戶、自主創新、誠信服務 ”是歐尚科技的價值觀,公司在2011年成立以來,堅持關鍵技術自研,秉承“領先一步”的企業文化,開創新品類,引領業態發展。

        文化

        聯系我們

        聯系方式:

        wechat:

        tel:18182118099

        FAQ

        常見問題解答 FAQ

        1、什么是電感式編碼器

        電感式編碼器,又稱為感應式編碼器,是近年來發展起來的一種新型編碼器。電感式編碼器采用獨特的電磁感應非接觸測量技術,基本原理和傳統的旋轉變壓器類似,但是沒有銅線線圈,而是以PCB技術實現密集的線圈繞組。因此,電感式編碼器厚度小,重量輕,功耗低,精度高。電感式編碼器能夠在惡劣的條件下實現高度準確、高度可靠的測量,可廣泛用于醫療、國防、航空航天、工業機器人等應用中。

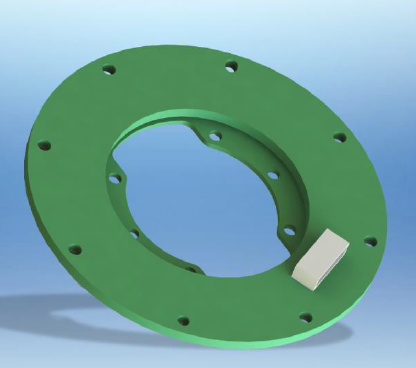

        感應式編碼器不需要聯軸器,無需精密機械安裝,而且無需軸承。編碼器通常不受外來異物的影響,可滿足IP67 防護等級。有無外殼版、鋁合金外殼版和一體化結構版可供選擇,滿足用戶的不同需求。

        2、電感式編碼器的原理

        電感式編碼器的工作原理與旋轉變壓器類似。電感式編碼器由定子和轉子組成,二者均為扁平環形,這種大中空結構很容易實現通過軸、滑環、光纖和電纜。 定子中有供電電路和角度信號處理電路。上電后定子即可輸出轉子相對于定子位置的真絕對值角度數值。定子可接受直流電源,并在定子與轉子之間形成一個低功率交流電電磁場。該電磁場隨著轉子的轉動而變化。定子可檢測該電磁場,并以輸出旋轉角度。與旋轉變壓器不同,EMCODER采用PCB布線線圈而不是繞線。該技術使得電感式編碼器結構緊湊、重量輕、慣量小、精度高,且無需高精度安裝。

        3、電感式編碼器的優勢:
        • 高準確度;
        • 高性?xún)r(jià)比;
        • 在各種環境下測量穩定性高;
        • 測量性能基本上不受安裝公差影響;
        • 對外來異物不敏感;
        • 結構緊湊;
        • 重量輕;
        • 無需軸承、襯套和密封。
        4、電感式角度編碼器規格/選項
        尺寸選項(外徑)

        37, 58, 75, 90, 100, 125, 150, 175, 200, 225, 250 & 300(支持定制)

        分辨率選項

        9 至22 位。

        供電電壓選項

        5VDC, 12VDC

        輸出信號接口選項
        • SSI
        • RS422串行通信
        5、EMCODER電感式編碼器是否是真正絕對值?

        是的。輸出值在電源中斷之前和之后相同。啟動時無需運轉找零位。

        6、轉子或定子受潮或變臟會怎么樣?

        測量性能不會受到濕度、冷凝、污垢、灰塵、油、泥或沙子的影響。所有電感式編碼器都能承受短時間浸入1米深的鹽水或淡水中。

        7、電感式編碼器是否受磁體影響?

        不受影響。磁體可產生直流電場。電感式編碼器的基本運行原理是以高特異性頻率探測交流電磁場。 電感式編碼器產品系列完全不受磁體影響。

        8、測量性能是否會因轉子同心度發生變化?

        只要轉子同心度不超出規定限值,分辨率、重復性和準確性(線性度)將如說明的一樣。 人們可能會覺得同心度會導致準確性大幅降低,但電感式編碼器位置計算是用到轉子和定子的整個面的信號,因此,誤差被在直徑上對置的因素抵消。 這與其他編碼器技術——尤其是光學或電容式裝置——不同,它們的性能取決于嚴格控制的同心度。

        9、電感式編碼器是否適合在惡劣的電磁場中使用?

        是的。許多電感式編碼器被用于強大的電磁噪音源附近,如發動機或變壓器。電感式編碼器的鋁外殼可在內部電子元件周?chē)纬梢粋€(gè)法拉第籠效應,該技術的設計使進入的遠場輻射自相抵消或?yàn)V除。適用于允許輻射敏感性尤其嚴格的汽車或國防應用領域。

        10、電感式編碼器能否穿透金屬層工作?

        理論上,可以在編碼器的轉子/動子與定子之間插入金屬屏蔽層。

        激勵信號可以穿透的透入深度限定了金屬屏蔽層的厚度。激勵頻率越低,允許的金屬厚度就越大。

        金屬厚度的最大值取決于實際金屬。如要使用金屬屏蔽層,最好使用無磁性的不銹鋼,鋁、鋼、銅或黃銅次之。在實際應用中,金屬厚度需小于1.6mm。

        11、電感式編碼器準確度?

        首先,對編碼器而言,許多和“準確度”有關的參數很重要。通常是線性度、分辨率和重復精度。任何系列電感式編碼器的準確參數主要取決于編碼器的幾何結構,尤其是轉子/動子在除測量軸外的其他軸上位置的任何變化。其他因素對性能的影響程度要小得多。一般而言:

        • 線性度通常遠遠小于滿量程的1%,可能小于滿量程的0.0001%。
        • 分辨率通常小于24 位,最常見的是10、12、14、16 或18 位
        • 重復精度通常是分辨率的+/1LSB
        12、電感式編碼器會產生輻射嗎?

        因其基本性質,電感式編碼器會產生電磁輻射。 但這些輻射很小,實際上,由于電磁場以立方反比規則迅速下降,這些輻射在遠場微乎其微。鑒于其輻射水平低,電感式編碼器適用于容許輻射水平尤其嚴格的汽車或國防應用領域。

        13、 電感式編碼器的功耗多大?

        典型的電源要求是5V/10mA。

        14、如何定制電感式編碼器?

        我們支持為客戶定制適合用戶需求的電感式編碼器。

        首先,與我們溝通——我們可能有合適的現成設計。如果我們沒有類似的現成設計,也可以改動現有設計,或開發新的設計以滿足您的需求。

        定制電感式 產品的第一步是與我們討論具體的技術要求。

        最重要的方面:編碼器的幾何結構、準確度、速度和信號輸出接口。起草一份需求規格說明,作為開發流程的第一步(我們可以幫您完成這一步)。然后電感式 采用反復驗證的開發流程,直到進行全面生產。

        常見問題解答下載 “常見問題解答下載”

        應用

        應用

        • 機器人

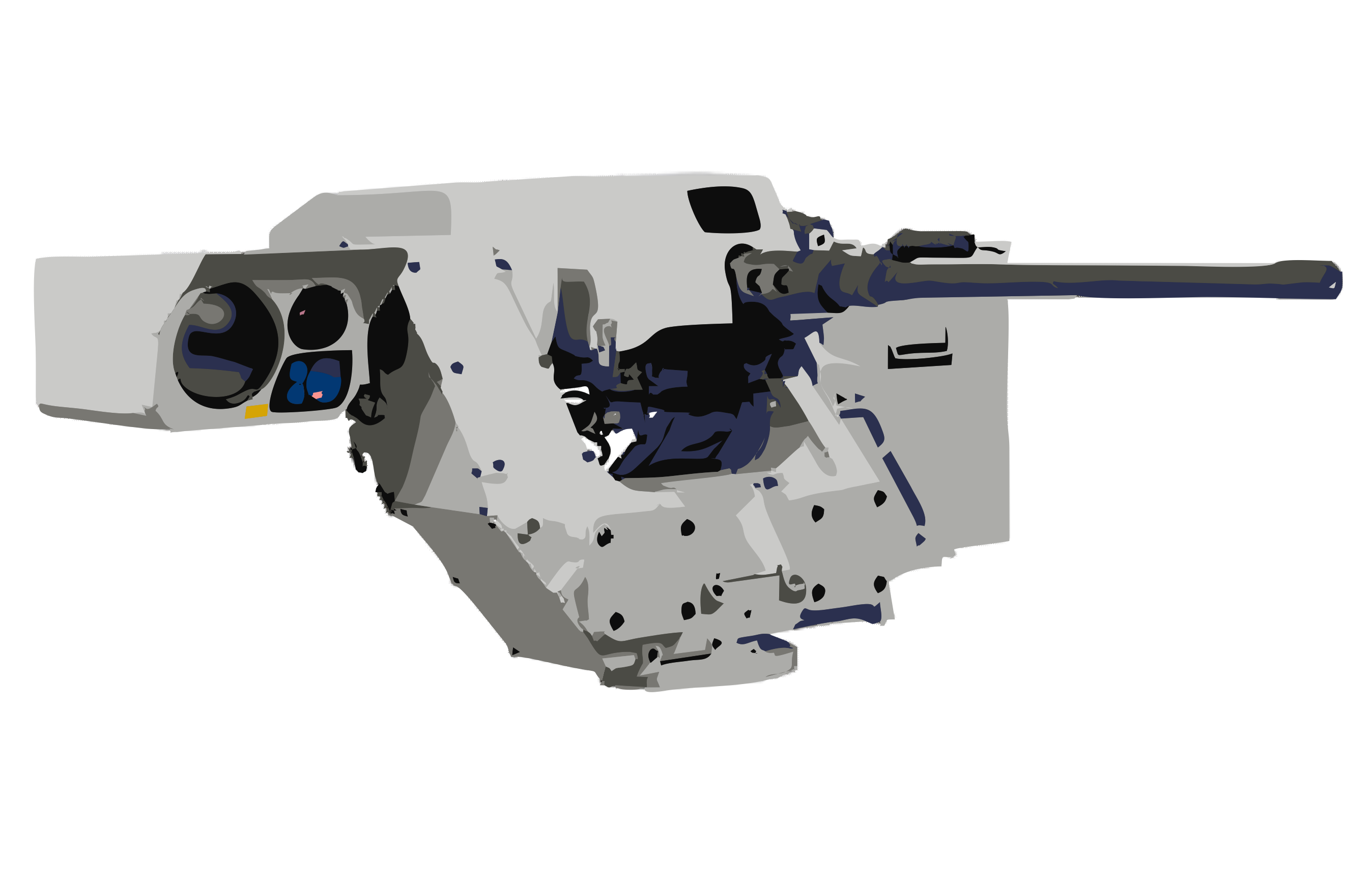

        • 武器站
        • 機床
        • 伺服電機
        • 無人機

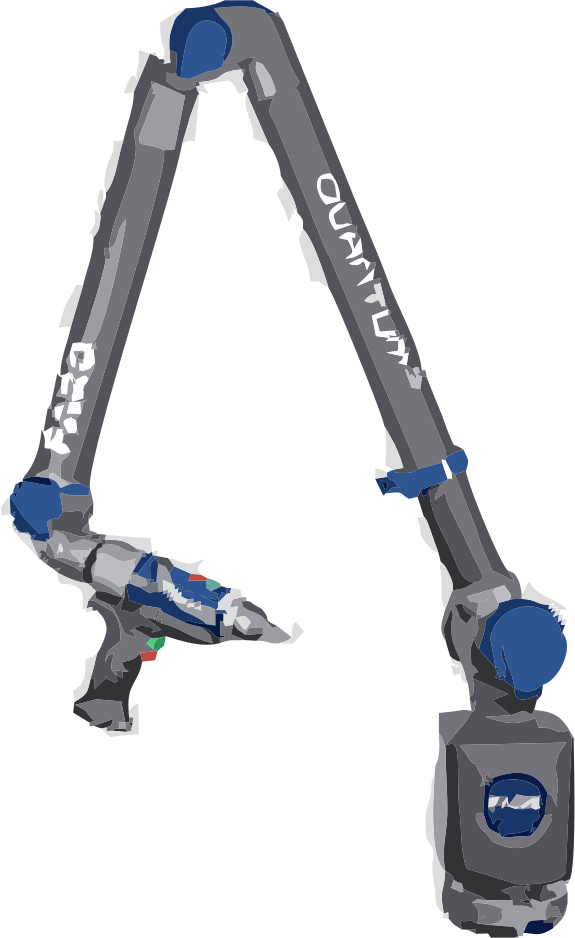

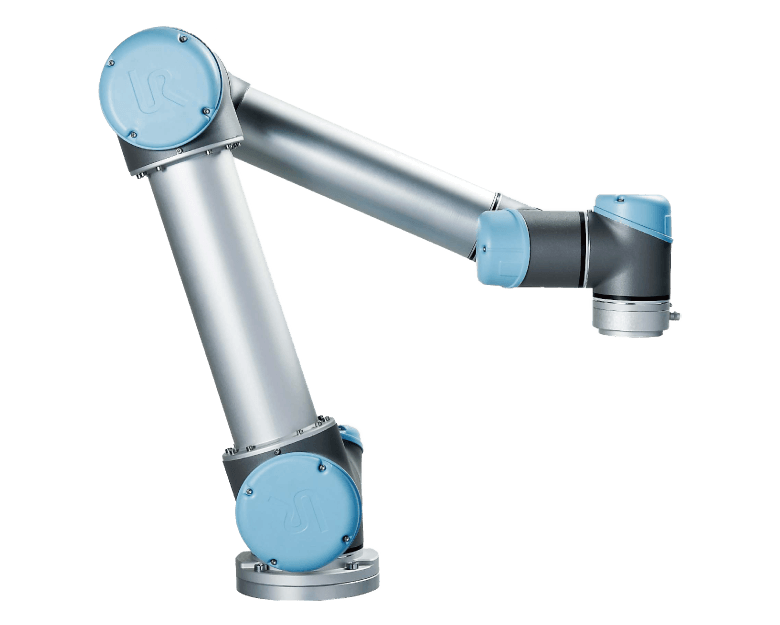

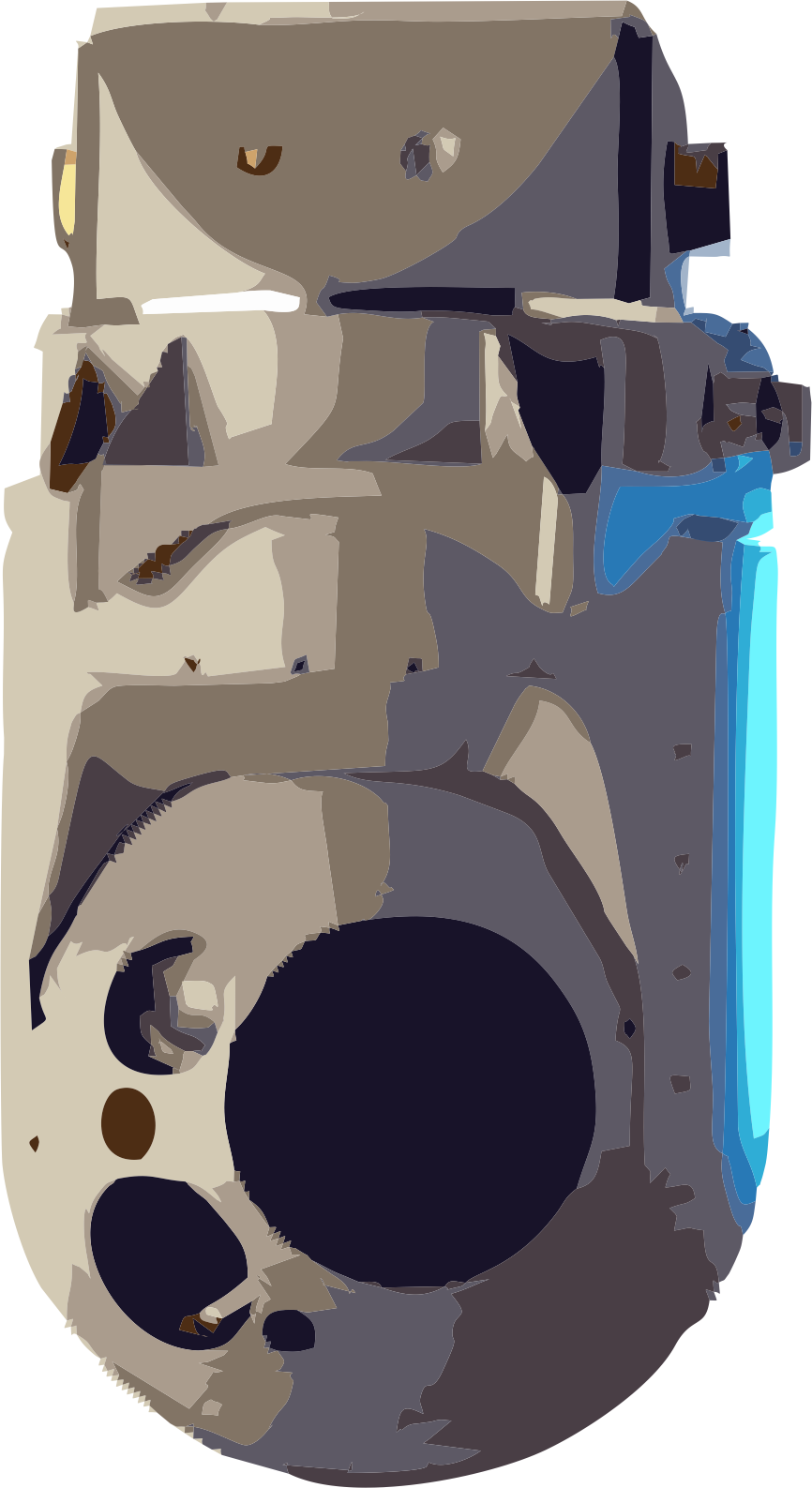

        協作機器人 光電吊艙 遙控武器站 關節臂三坐標測量機
        ? ? ? ?
